PAPER NOTE · WAN ET AL. · ECCV 2026
NaLA
A 3D Native LLM Layout Agent for High-quality 3D Scene Generation
让 LLM 不再只阅读“圆桌、柜子、房间”这些文字，而是直接读取它们的三维表面，再为每件已有资产预测位置、缩放与水平朝向。
任务 室内已有资产布局
输入 文字 + 房间/资产点云
输出 position + scale + yaw
骨干 Qwen-2.5-7B-Instruct
输入：房间 + 资产点云
BED
DESK
CHAIR
输出 / Transform
position [ 1.8, 0, -2.1 ]
scale [ 1.0, 1.0, 1.0 ]
rotation [ 0, 1.57, 0 ]
任务范围：从已有资产库中选择摆放参数，不负责生成新的 3D 模型。
01 / RESEARCH QUESTION
他们想解决什么问题？
已有 Layout Agent 会说“椅子放在桌子旁边”，但未必知道圆桌中心、柜子层板或异形房间边界到底在哪里。
3D 布局不是把物体名字填进坐标表。一个可用的房间至少要同时满足三类约束：物体不能互相穿透或越界；功能关系要合理，例如椅子朝向桌面、盒子落在层板上；整体构图还要自然。文本描述和 axis-aligned bounding box 会把曲面、凹槽、非对称朝向和支撑面压缩掉。
NaLA 的核心问题是：能否让 LLM 直接读取房间和资产的 3D 几何，同时避免把连续 Pose 拆成容易失真的数字 Token？它的答案分别对应输入端的 point-cloud tokens，以及输出端的 anchor + residual。
输入
用户需求、空房间边界点云，以及资产库中每件模型的点云。
编码
SPFormer 编码场景，PointBERT 编码资产，两个 Q-Former 压成 LLM prefix tokens。
输出
先自回归预测离散位置/朝向锚点，再回归连续位置残差、缩放与角度残差。
训练
先在 3D-FRONT 学宏观布局，再在 Imaginarium 学细节和高质量关系。
它与已有 Layout Agent 的关系
| 路线 | 几何输入 | Pose 输出 | 主要问题 |
|---|---|---|---|
| LayoutGPT 一类 | 文本、尺寸或包围盒 | 文字坐标 | 连续数值被拆成 Token；细粒度几何缺失 |
| Holodeck / LayoutVLM | 文本或二维视觉关系 | 成对约束 + 外部优化 | 需要多轮求解；依赖预设物理约束 |
| NaLA | 房间与资产点云 | 4 个 anchoring tokens + 1 个 residual token | 仍受训练数据、骨干模型与 yaw-only 设定限制 |
02 / INPUT REPRESENTATION
比较文本描述与点云输入
下面使用 Three.js 演示三类空间关系：朝向、包含与房间边界。它用于解释方法差异，不是作者实验的逐帧复现；作者原图列在演示之后。
NaLA / POINT-CLOUD INPUT
拖动旋转 · 滚轮缩放 · 点击物体看 Transform
6 / 6 朝向圆桌每把椅子的朝向都参考了桌面几何
ORIGINAL PAPER RESULTS
论文原图：对照上面的三类空间关系

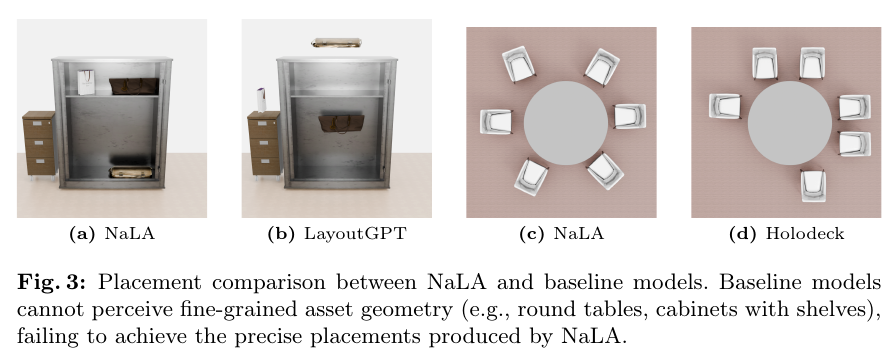

FIG. 3 / FINE-GRAINED GEOMETRY
左看“放进柜子”，右看“椅子朝向圆桌”
NaLA 能利用层板与圆桌的实际形状：盒子落在柜内层板上，椅子围绕圆桌朝向中心。基线只知道粗略语义关系，容易把盒子放到柜顶或把椅子朝向统一成错误方向。
- 柜子示例体现 containment / supporting surface
- 圆桌示例体现几何中心与 orientation
- 这正是点云输入相对文字描述的价值
03 / METHOD OVERVIEW
输入端保留几何，输出端保留连续数值
常见方法先把 3D 模型转换成文字描述、包围盒或二维图片。这个过程会丢失层板、凹槽、支撑面和异形房间边界等细节。
→
“一张圆桌，大约 1 米宽”
→
x: “1.23”
- 不能直接表示桌面的曲率与可支撑区域
- 连续坐标被拆成文字 token，不利于保持数值结构
- 可能出现：碰撞、悬空或越过房间边界
→
<ASSET_FEATURE>
→
Pose = 粗格子 + 微调
- 直接编码房间和资产点云，保留几何细节
- 先选大概格子，再回归连续的精确偏移
- 一次生成完整布局，不依赖后置优化器反复修
04 / COARSE-TO-FINE POSE
先预测粗位置，再回归连续偏移
离散锚点用于确定大致网格和主朝向，连续残差用于补充精确位置、缩放与朝向偏移。
粗定位
最终位置
X →
Z →
点云输入
PointBERT 编码资产，SPFormer 编码房间，再由 Q-Former 压成 LLM 能读的 3D token。
大件先摆
训练答案按体积从大到小排序：先有桌子，再决定花瓶放哪里，因果更自然。
两阶段学习
先在 3D-FRONT 学大布局，再在 Imaginarium 学小物件和细节，比混在一起学更好。
为什么一定要“粗 + 细”两步
只输出离散格子，物体无法精确贴地或靠墙；只用一个连续回归 Token，多件资产会反复复用同一种占位符，LLM 难以区分当前要摆的是哪一件。NaLA 用三个位置 bin 和一个主朝向 bin 建立稳定锚点，再让 <POS_TOKEN> 从 LLM 最后若干层的 hidden states 回归细小残差。
每个资产还带独立 <ID_i>，输出前先生成对应 ID，使 Pose 和输入资产配对。训练答案按体积从大到小排序，因此模型倾向于先摆床、桌、柜，再摆椅子和小物件。
05 / FULL PIPELINE
一把椅子的布局生成流程
五个步骤依次展示：读取几何、编码 Token、确定摆放顺序、预测粗细 Pose，以及写入 Three.js 场景。
现在：读取房间和椅子的真实形状
TOP VIEW / 同一把黄色椅子
空房间
床 / 大件 ①
桌 / 中件 ②
先选这个格子
粗位置
再微调 0.23 m
椅子 / ③
✓ 布局完成
待摆资产库
而是椅子表面的 3D 点
CHAIR_03
不是“椅子”两个字而是椅子表面的 3D 点
POINTBERT
把很多几何点
压成少量 Token
压成少量 Token
<ID_03><ASSET_FEATURE><POS_TOKEN>
①先放床→②再放桌→③最后放椅子
写入你的 Three.js 场景
chair.position.set(2.2, 0, -1.4)
chair.rotation.y = 1.57
本步骤的作用
把房间、床、桌、椅子的真实表面采样成点云。
输入 = 房间边界点 + 每件资产的表面点
STEP 01 / GEOMETRY
先把房间和模型采样成点云
输入不是一段“这是一张床”的描述，而是物体表面真实的 3D 点，以及地面、墙、天花板的边界。
06 / EXPERIMENTS
实验真正证明了什么
论文测试 20 类场景，每类 3 个案例，平均每个场景约 20 件资产；还用了 20 名研究生和 AI 评分。
LayoutGPT 为 18.19%。点云输入保留了房间边界的几何信息。
该组四种方法中数值最高；LayoutVLM 为 3.47。
椅子朝桌子、盒子进柜子——不是只做到“不穿模”。
该组对比中数值最高，反映语义与视觉评价较好。
指标说明
物理合理性需要分别比较
碰撞率上 Holodeck 更低（0.10% vs 0.86%），悬空率上 Holodeck 也是 0%。Holodeck / LayoutVLM 使用约束进行多轮后处理，NaLA 则采用单次端到端生成。论文主要比较的是：速度、边界理解、语义和视觉评价之间的综合表现。
数据来自论文 Table 1；标准误和完整评测设置请以原文为准。查看表格 ↗
主结果：NaLA 的优势集中在边界、语义和总体质量
| 指标 | NaLA | LayoutGPT | Holodeck† | LayoutVLM† |
|---|---|---|---|---|
| Collision ↓ | 0.86% | 2.29% | 0.10% | 1.18% |
| OOB ↓ | 1.16% | 18.19% | 10.14% | 5.19% |
| Floating ↓ | 3.36% | 15.12% | 0.00% | 1.43% |
| Human semantic ↑ | 3.48 | 2.17 | 3.03 | 3.37 |
| Human aesthetic ↑ | 3.42 | 2.49 | 2.94 | 3.10 |
| Human overall ↑ | 3.69 | 2.36 | 3.30 | 3.47 |
† Holodeck 与 LayoutVLM 会针对预定义物理约束做迭代优化；NaLA 是单次端到端生成，所以不能只看 Collision 或 Floating 一项。
消融：点云和 anchor 都不是装饰
标准输入下，完整模型的平均 AI 分数为 3.53；训练成 text-only 后降到 2.82。
只用 residual token 时，Collision 从 0.86% 激增到 19.19%。
OOB 明显上升，说明连续 Pose 直接写成文字并不稳定。
07 / IMPLEMENTATION NOTE
NaLA 输出与 Three.js Transform 的对应关系
在 Vite + 原生 JavaScript + Three.js 项目中，模型输出可以映射到 Object3D 的 position、scale 和 rotation.y。
nala-layout-adapter.js
const roomPoints = sampleSceneBounds(scene);
const assetPoints = sampleGeometry(mesh.geometry);
const input = {
roomPoints,
assets: [{ id: mesh.uuid, points: assetPoints }]
};论文使用专门的点云编码器。对你的场景，数据源可以从 BufferGeometry 和房间碰撞边界离线采样。
在当前项目中的建议落地顺序
- 01 / 离线编辑器原型让 Agent 生成 JSON transform，先验证输入与输出格式。
- 02 / 几何校验使用 Three.js Box3 或物理引擎检查碰撞和越界。
- 03 / 模型训练评估论文依赖点云编码器、7B LLM、布局数据集与训练流程，需要单独评估复现成本。
08 / ADVANTAGES & LIMITS
它比其他 Layout Agent 好在哪里，又缺了什么
资产库需要预先存在；材质、建模、灯光和玩法逻辑不属于该方法的核心任务。

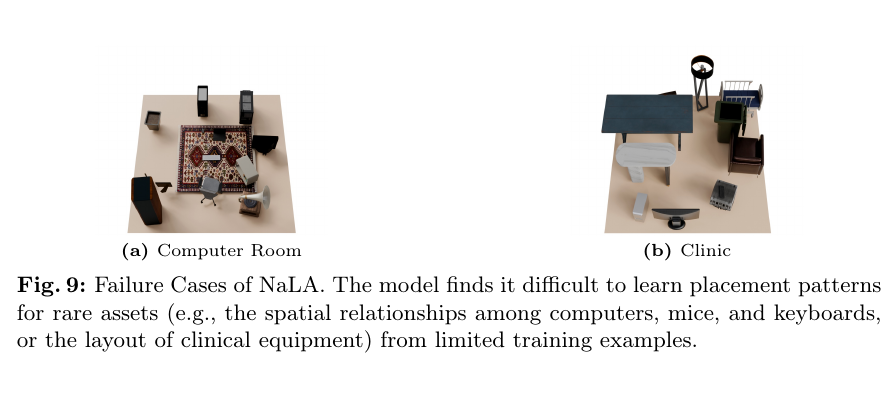

论文中的电脑房和诊所案例显示：稀有物件关系学习不足时，可能出现悬空或比例异常。
设定为 y-up，暂不覆盖贴墙画框、倾斜道具等完整 6DoF 姿态。
卧室、客厅和会议室等结果，不能直接推断到复杂地形、动态机关或战斗关卡。
几何直接进入模型
圆桌、层板和异形边界不必先压缩成一句文本。
Pose 只需 5 个 Token
四个锚点 Token 确定粗位置和朝向，一个 residual Token 输出连续修正。
一次生成完整布局
相比迭代约束求解，推理速度随资产数量增长更平缓。
仍不是物理求解器
它学习布局统计，不保证所有接触、稳定性和 6DoF 约束都成立。
参考资料
- NaLA: A 3D Native LLM Layout Agent for High-quality 3D Scene GenerationECCV 2026 / arXiv:2606.29395
- NaLA Project Page原始视频、图表与项目说明
- NaLA Code作者公开代码仓库
论文图用于研究解读；交互式 3D 场景与教学图为本站概念演示，不是作者模型的在线推理结果。
课程小结
NaLA 直接编码房间与资产点云，并通过“离散锚点 + 连续残差”预测每件资产的 Pose。
